Pillangószelep

Szeleptest
A szeleptest a csőkarimák közé illeszkedik – a leggyakoribb végcsatlakozási típusok a karimás, dupla füles és ostyatípusok.

Lemez
A szeleptesthez csatlakozik a tárcsa, amely kapuként funkcionál, amely leállítja vagy fojtja a folyadékáramlást; egyenértékűnek tekinthető egy kapuval a tolózárban, vagy egy golyóval a golyóscsapban. A tárcsa általában fúrt, hogy befogadja a szárat vagy a tengelyt. Számos változat létezik a tárcsa kialakításában, tájolásában és anyagában az áramlás, a tömítés és/vagy a működési nyomaték javítása érdekében.

Ülés
A belső szeleptestet erős elasztomer vagy fém szivárgásgátló tömítés béleli, amely zárt helyzetben rögzíti a tárcsát a teljes elzárás érdekében. A 9881k sorozatú rozsdamentes acél hegesztéssel töltött és mikrofényezett integrált karosszéria-ülés korrózió- és erózióálló ülésfelületet biztosít. Ezzel a speciális ülékkialakítással lehetséges a szelep leejtésmentes legyártása az EN12266 –A követelményeknek megfelelően.

Származik
A szeleptengely, amelyet gyakran szárnak is neveznek, az az alkatrész, amely összeköti a tárcsát a működtető mechanizmussal, és átadja a nyomatékot magán.

Pecsétek
A tömítések a szelepen belül több interfészen találhatók, hogy biztosítsák a szoros tömítést működés közben, vagy elszigeteljék a folyamatközeget a szelep belső alkatrészeitől a rugalmasabb és költséghatékonyabb kialakítás érdekében.

Elektromos
Elektromos működtetőt használ a szelep 4-20mA vezérlőjellel történő vezérlésére, és általában nagy pontosságú szabályozáshoz és időérzékeny alkalmazásokhoz használják.

Pneumatikus
Nagy pontosságú alkalmazásra is használható, és sűrített levegőt használ a működtetéshez.

Hidraulikus
Jellemzően olyan alkalmazásokhoz használják, ahol nagy nyomaték szükséges a szelep nyitásához és zárásához, például nagy nyomású és nagy viszkozitású alkalmazásokhoz.

Kézikönyv

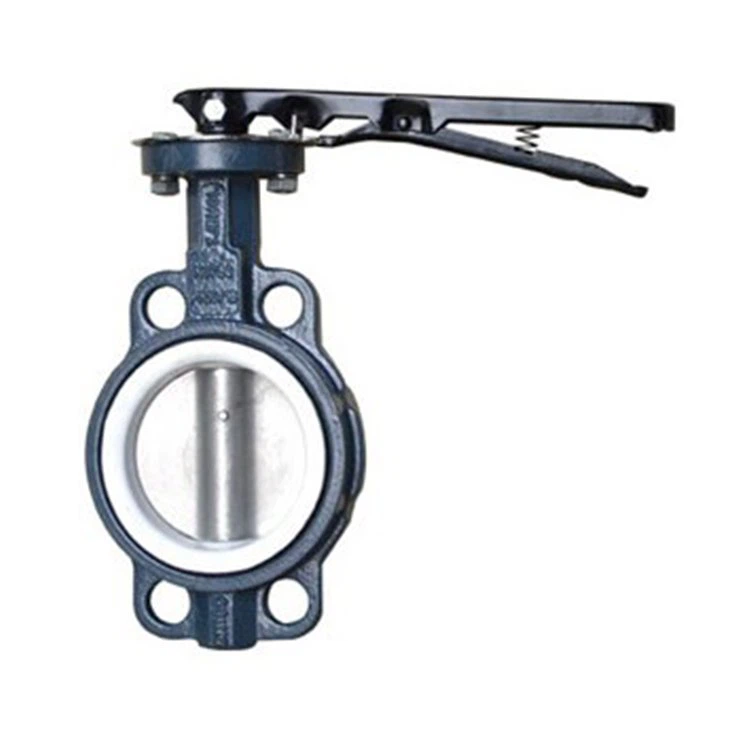

A kézi működtetésű vajszelepek kézikerékkel, hajtókarral vagy karral működtetik a szelepet. A kisebb kézi szelepek általában karral vannak felszerelve. Nagyobb méretekhez kézikerekeket biztosítanak, amelyekhez egy sebességváltó is tartozik, amely nagy mechanikai előnnyel viszi át a nyomatékot. A kézi működtetés másik módja az olyan használati esetekben, amikor a szelep a föld alá van temetve akna nélkül; az ilyen alkalmazásokban a működtetés egy hosszabbító orsóval, adapterrel / négyzet alakú sapkával és egy megfelelő T-kulccsal történik a talajszintről.

Fém pillangószelepek

● Rozsdamentes acél
A rozsdamentes acél egy olyan acélötvözet, amely magasabb krómot (10.5-30%), valamint nyomokban nikkelt és molibdént tartalmaz. A rozsdamentes acél nagy szilárdságáról és szívósságáról, valamint korrózió- és időjárásállóságáról ismert. A korrózióállóságot krómtartalmának köszönheti: vékony, inert króm-oxid réteg képződik, amely megakadályozza az oxigén diffúzióját az anyag nagy részébe. Amikor a felület megsérül vagy megkarcolódik, a króm-oxid réteg oxigén segítségével átalakul.

● Szénacél
A szénacél olyan acélötvözet, amelynek széntartalma magasabb, akár 2,5%. Jó mechanikai tulajdonságokkal rendelkezik, és olyan alkalmazásokban használható, ahol nincs különleges követelmény. A pillangószelepekhez elérhető általános szénacél minőségek az ASTM A216 WCB (hegesztett öntött B-osztály) és az LCC (alacsony széntartalom). A WCB minőséget magas hőmérsékleten, míg az LCC-t alacsony hőmérsékleten használják. A pillangószelepek szeleptestét és tárcsáját homoköntési eljárással állítják elő.

● Hastelloy
A Hastelloy nikkelből, krómból és molibdénből álló ötvözet; ez volt az első ötvözet, amelyet a Haynes International, Inc. alkotott meg. Nagy szilárdságú, magas hőmérsékleten is megmarad, és kiválóan ellenáll a korróziónak, a repedésnek, valamint az oxidáló és redukáló anyagoknak. Salétromsav, sósav és kénsav mérsékelt hőmérsékletű kezelésére használják. A Hastelloy pillangószelepeket magas hőmérsékleten és nyomáson, valamint korrozív alkalmazásokban használják, amelyek az olaj- és gázfeldolgozásban és az energiatermelésben találhatók.

Műanyag pillangószelepek

● Polivinil-klorid pillangószelepek (PVC)
A PVC egy szívós és merev anyag, amelyet széles körben használnak csövekben, szerelvényekben és szelepekben. A PVC pillangószelepek tartósak és korrózióállóak. A legtöbb vegyszerrel kompatibilisek, kivéve a szénhidrogéneket és az aromás vegyületeket. Higiénikusak, könnyen tisztíthatók és összeszerelhetők, így alkalmasak élelmiszer- és italfeldolgozásra. Vízelosztásban, öntözésben, vízvezeték-szerelésben, víz- és szennyvízkezelésben és másokban is használják.

● Klórozott polivinil-klorid pillangószelepek (CPVC)
A CPVC magasabb klórtartalmú, mint a PVC, és a PVC szabad gyökös klórozási reakciójával állítják elő. A PVC módosítása lehetővé teszi, hogy ellenálljanak a magasabb, akár 93,3 fokos hőmérsékletnek, és rugalmasabbak legyenek. A PVC-hez képest azonban drágábbak. A CPVC pillangószelepeket hideg és meleg ivóvíz szállító rendszerekben, ipari folyadékkezelésben, úszómedencékben, szökőkutakban és másokban használják.

● Polipropilén pillangószelepek (PP)
A PP pillangószelepek kiemelkedő szilárdságot és tartósságot kínálnak extrém körülmények között. Korróziónak, bioszennyeződésnek és UV-állóak. A legtöbb vegyszer és maró anyag kezelésére alkalmasak, de szelektíven kompatibilisek szerves anyagokkal és oldószerekkel. A PP pillangószelepeket az akvakultúrában, a víz- és szennyvízkezelésben, a vegyiparban és másokban használják. A PP pillangószelepek maximális üzemi hőmérséklete 80 fok.
