Tűszelepes

Mi az a tűszelep

A tűszelepek, amelyeket néha dugattyús szelepeknek is neveznek, szabályozó szelepek, és lehetővé teszik a mérnökök számára a vízáramlás és a nyomás finom szabályozását és szabályozását. A pontosság a tengely finom mozgásával érhető el, ami lehetővé teszi, hogy a sebességváltó csúszó mozgással mozgassa a dugattyúcsövet a nyitó vagy záró helyzet felé, a vezérlőrendszer követelményeitől függően.

A tűszelep előnyei

Rugalmasság

A legegyszerűbb szelepek csak két lehetőséget kínálnak. Az áramlás vagy nyitva van, vagy zárva. A tűszelepek ebben a tekintetben teljesen eltérőek, mivel lehetővé teszik a félúti opciók teljes skálájának kiválasztását. Beállíthatja az áramlást úgy, hogy nagyon alacsony legyen, de még mindig mozog, vagy majdnem a maximumon, de nem egészen. Ez rendkívüli alkalmazkodóképességet tesz lehetővé. Bármilyen helyzetbe is kerül, valószínűleg be tudja állítani a szelepet annak megfelelően.

Pontosság

A tűszelepnél mindig a precizitás lesz az első számú jelszó. Ez az a főcímjellemző, amely általában arra készteti az embereket, hogy ezt a szelepet válasszák egy másik helyett. Mivel a tű ilyen kis mértékben eltolható, a felhasználók pontos mérésekkel szabályozhatják az áramlást. Ez teszi a tűszelepet kiváló választássá olyan beállításokhoz, ahol a pontos számok és mérések kritikusak.

Fokozott hatékonyság

Mivel az áramlás olyan pontosan szabályozható, a felhasználók soha nem látott hatékonyságot érhetnek el. Ahelyett, hogy a szükségesnél jóval nagyobb áramlást engednének meg, és üzemanyagot vagy gázt pazarolnának, a felhasználók csak a szükséges mennyiséget használhatják fel, és ezzel egyszerre pénzt és energiát takaríthatnak meg.

Magas biztonsági szint

E szelepek pontosságának és alkalmazkodóképességének természetes mellékhatásaként ezek a szelepek a mai piacon a legbiztonságosabb szelepek közé tartoznak. Semmi sem folyik át, hacsak nem az a cél, ami azt jelenti, hogy sokkal kisebb az esélye a szivárgásnak, törésnek vagy sérülésnek, ami veszélyes helyzetekhez vezethet.

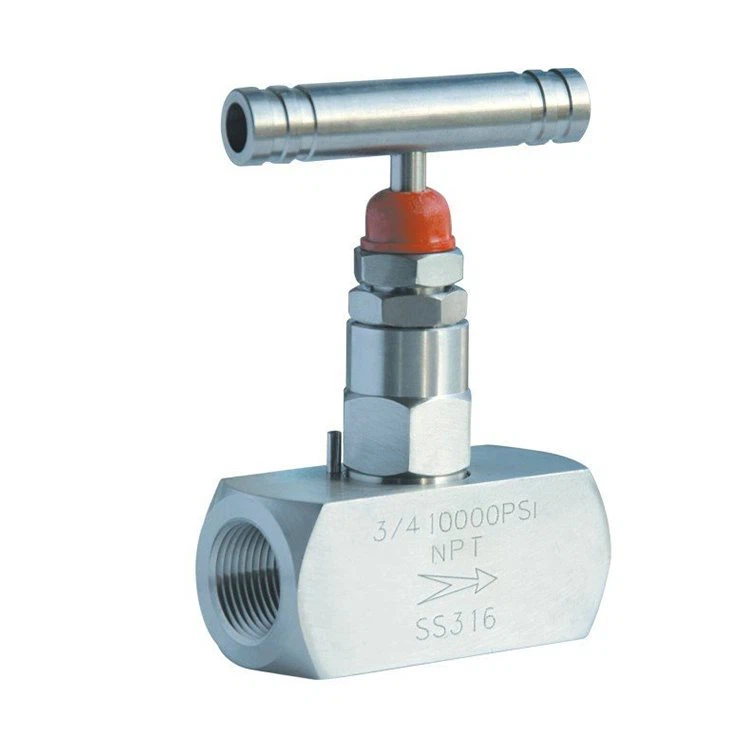

Tűszelep Ss316

Termékleírás A szelepeket az alkalmazási igények alapján gyártják. A kis sárgaréz tűszelepek kisebb

Hozzáadás a vizsgálathoz
Rozsdamentes acél tűszelep 1/4

Terméknév: tűszelep 6000psi 10000psi. Anyaga: rozsdamentes acél. Méret: 1/8-1. Névleges nyomás:

Hozzáadás a vizsgálathoz
Tűszelep Ss316

Név: rozsdamentes acél tűszelep 6000psi 10000psi. Anyag: SS316, SS316L, C276, Monel 400, F53, F55,

Hozzáadás a vizsgálathoz

Miért válassz minket

Magas minőségi szabványok

Termékeink magas minőségi szabványok szerint készülnek, biztosítva a tartósságot és a hosszú élettartamot. Termékeink elkészítéséhez kizárólag a legjobb anyagokat és a legújabb gyártási technikákat használjuk.

Versenyképes árak

Karimás termékeinket versenyképes áron kínáljuk, biztosítva, hogy ügyfeleink a lehető legjobb ár-érték arányt kapják pénzükért.

Szakvélemény

Szakértői csapatunk van, akik sok éves tapasztalattal rendelkeznek a karimaiparban.

Vevőszolgálat

Büszkék vagyunk arra, hogy kiváló ügyfélszolgálatot nyújtunk, és biztosítjuk, hogy ügyfeleink elégedettek legyenek vásárlásaikkal. Mindig készséggel állunk rendelkezésére, hogy megválaszoljuk ügyfeleink bármely kérdését vagy aggályát.

A tűszelepek típusai

Menetes tűszelep (kézi működtetésű)

A leggyakoribb és hagyományos típusú tűszelep. Egy fogantyúval rendelkezik, amely egy kúpos végű szárhoz (dugattyúhoz) kapcsolódik. Amikor a fogantyút elfordítják, a dugattyú függőlegesen mozog a menetes részen, és úgy állítja be az áramlást, hogy a kúpos végét közelebb vagy távolabb helyezi a szelepülékhez. A menetes tűszelep lehetővé teszi az áramlási sebesség pontos kézi szabályozását.

Motoros tűszelep
Az automatizált tűszelepek működtethetők hidraulikusan, elektromosan vagy pneumatikusan. A távvezérlés és az automatizálás előnyét kínálják. A működtetési mód kiválasztása az alkalmazás követelményeitől és a rendelkezésre álló erőforrásoktól függ. Hőmérséklet- és áramlásérzékelőket gyakran használnak az automatizált tűszelepek működtetőinek vezérlésére.

Egyenes tűszelep és saroktű szelep
Ezek a kifejezések a bemeneti és kimeneti nyílások egymáshoz viszonyított helyzetére vonatkoznak. Az egyenes tűs szelep bemeneti és kimeneti nyílásai egyenes vonalban helyezkednek el (egymástól 180 fokban), ami egyenes áramlást eredményez. A szögletes tűszelep bemeneti és kimeneti nyílásai 90 fokos szögben állnak. Az egyenes tűszelep kanyargós áramlási útvonala nagyobb nyomáseséssel, így érzékenyebb a kavitációra és a villogásra, míg a szögletes tűszelep csökkenti a nyomásesést, és bizonyos alkalmazásokhoz jobban megfelel.

Többportos tűszelep
A többportos tűszelepek tartalmazzák a szabványos bemeneti és több kimeneti nyílást. Ezeket a szelepeket általában nyomásleolvasó eszközökhöz és műszerekhez használják, csökkentve a csőrendszer beépítési pontjainak számát, és minimálisra csökkentve a szivárgás vagy meghibásodás kockázatát a csatlakozási pontokon.

Mik a gyakori problémák a tűszelep alkatrészeivel?

Folyadék szivárgás

A tűszelepnek szoros tömítést kell biztosítania teljesen zárt helyzetben, hogy megakadályozza a folyadékszivárgást. Ha ez a tömítés megsérül, folyadékszivárgás léphet fel, ami potenciális biztonsági és hatékonysági problémákhoz vezethet. A folyadék szivárgásának oka a teljesen zárt helyzetben gyakran a dugó kopása, amelyet a rendszer közege okoz. A probléma megoldása érdekében tanácsos legalább a tűszelep szárát kicserélni. Ha a probléma továbbra is fennáll, átfogóbb megoldás lehet a teljes tűszelep cseréje, hogy megbízható és szoros tömítést biztosítson teljesen zárt helyzetben.

Szilárd részecskék felhalmozódása

Ha egy tűszelep elakad a nyitott helyzetben, az ellenőrizetlen folyadékáramlást és a működési irányítás elvesztését eredményezheti. A szelep beragadása elsősorban a szelepen belüli szilárd részecskék felhalmozódása miatt következik be. A probléma megoldása érdekében a szelepet szét kell szerelni, és az elzáródást okozó szilárd részecskéket óvatosan el kell távolítani, hogy a szelep normálisan működjön.

Mik a tűszelepek alkalmazásai?

Iműszerezés

A tűszelepeket általában a műszer- és vezérlőrendszerekben használják a folyadékáramlás pontos szabályozására, így ideálisak az érzékeny analóg műszerek nyomásingadozás elleni védelmére.

Áramlásszabályozás

Kiemelkednek azokban az alkalmazásokban, amelyek precíz áramlási beállítást és alacsony áramlási sebességek kezelését igénylik.

Be/Ki és fojtószelep funkciók

A tűszelepek be/ki és fojtószelepként is működhetnek, sokoldalúságot biztosítva a különféle folyadékok szabályozásában.

Folyadék szabályozás

Különböző iparágakban alkalmazzák a gőz, levegő, gáz, olaj, víz és hasonló folyadékok áramlásának szabályozására, így számos rendszer és folyamat értékes alkotóelemei.

Hogyan működik a tűszelep

Elkülönítés

Leválasztás (elzáró) Szelep, amelynek csavaros működtetése lehetővé teszi a szelep fokozatos nyitását, és a menetszár három vagy négy elfordítása szükséges a fogantyú kinyitásához és zárásához. Kivételesen magas, általában 10.{2}} Psig (690 bar) nyomásra a tűszelepek speciális variációjával tervezték. Bár az ilyen típusú szelepek más tűszelepeihez hasonlóan egyedi tervezési jellemzőket is tartalmaznak, speciálisan a nagynyomású működéshez kiválasztott anyagokkal.

Szabályozás

A szabályozó és adagoló szelepek az áramlási sebesség szabályozására szolgálnak. Általában hosszú, finoman elkeskenyedő szárvéggel és finom menetemelkedésű szármenettel rendelkeznek, amelyek öt-tíz fordulattal nyílnak.

A tűszelep kiválasztásának kritériumai

Nyomás
Az üzemi nyomás fontos tényező a megfelelő tűszelep kiválasztásánál. A robusztusak akár 4000-5000 psi (275-413 bar) nyomást is elbírnak 38 fokos hőmérsékleten. Amikor még magasabb nyomásra van szükség, nagy teljesítményű szelepek állnak rendelkezésre, amelyek akár 10000 psi (689 bar) nyomást is képesek kezelni 38 fokos hőmérsékleten.

Méret
A tűszelepek széles méretben és végcsatlakozásban kaphatók. Hüvelyes/metrikus menettel ellátott dugasz/aljzat csatlakozások használhatók. A leggyakrabban elérhető szelepek 2-12 mm vagy 1/8" és 2" közötti méretűek. A megfelelő szelepméret használata elősegíti a hatékony áramlást és a rendszer működését, kevesebb kopás és szivárgás kockázatával.

Hőfok
A tűszelepek magas vagy alacsony hőmérsékleten üzemeltethetők. Szélsőséges hőmérsékletek esetén az alkalmazott csomagolás/tömítés különösen fontos. A két leggyakrabban használt csomagolóanyag a PTFE (teflon) a -65 ° F és 450 ° F (-54 ° C és 232 ° F) hőmérsékleti tartományban, valamint a PEEK (poliéter-éter-keton) a fokozott hőmérséklet-állóság érdekében. akár 600 fok F (315 fok).

Anyagok
A szelep felépítésében számos különböző anyagot használnak. Az általánosan használt anyagok közé tartozik a sárgaréz, a 304 vagy 316 rozsdamentes acél, a szénacél és az Alloy 400 (nikkel alapú ötvözet). A rozsdamentes acélt széles körben használják korrózióállósága, kémiai stabilitása és magas hőmérséklet-állósága miatt. A sárgarézeket hidraulikus rendszerekben, magas hőmérsékletű alkalmazásokban és gázcsövekben használják. Az Alloy 400-at nagy szilárdsága és korrózióállósága miatt használják, és főleg tengeri és vegyi feldolgozási alkalmazásokban használják.

A tűszelep hibaelhárítása

Probléma	Ok	Megoldás
A tűszelep nem nyitható vagy zárható	Szilárd részecskék halmozódtak fel a szelepben	Szerelje szét a szelepet és távolítsa el a szilárd anyagokat
Folyadék szivárog a tűszelepen túl, amikor az teljesen zárt helyzetben van	A rendszerben lévő adathordozó elhasználta a csatlakozót	Legalább a szárat cserélje ki. Fontolja meg a tűszelep cseréjét.
	Szilárd részecskék halmozódtak fel, és a szelep nyitva van	Szerelje szét a szelepet és távolítsa el a szilárd anyagokat
Folyadék szivárog a szelepből	A tömítőanya meglazult	Húzza meg a tömítőanyát
	A csomagolás kopott	Cserélje ki a csomagolást

Időszakos ellenőrző tűszelep

Repedések
Repedések keletkezhetnek, ha a víz megfagy a szelepben. A portokon lévő apró repedések forraszthatók; azonban a szelepházon lévő repedések forrasztása valószínűleg károsítja a szelep belső alkatrészeit.

Karcolások
A bevonatban lévő karcolások korrózióhoz vezethetnek. A lehető leghamarabb fedje fel újra a szelepet.

Elszíneződés
Az elszíneződés azt jelezheti, hogy a szelep túl meleg volt, és a belső alkatrészek sérültek.

Deformáció
A szeleptest deformációja tűszelep cserét igényel.

A mi gyárunk

Alapítóink több mint 30 éve dolgoznak a rozsdamentes acéliparban, és több mint 15 éve exportálnak rozsdamentes acéltermékeket. Főleg több mint 30 országba exportálunk Észak-Amerikában, Dél-Amerikában, Európában, Ázsiában és más államokban. Kitartással és erőfeszítéssel a szelepszerelvények és karimák egyik vezető vállalatává váltunk Kínában.

home-about-us

Feltett kérdések

K: Mire alkalmas a tűszelep?

V: Ideálisak könnyebb és kevésbé viszkózus anyagokat használó, alacsony áramlási sebességű rendszerekhez. A tűszelepeket általában alacsony nyomású hidraulikus rendszerekben, vegyi feldolgozásban és egyéb gáz- és folyadékszolgáltatásokban használják. Ezek a szelepek az anyaguk alapján magas hőmérsékletű és oxigénszolgáltatásra is alkalmazhatók.

K: Hogyan állapítható meg, hogy a tűszelep nyitva van vagy zárva?

V: A tű hosszú és vékony, átmérője fokozatosan növekszik a szár felé. Záráskor a tű hegye áthalad az illeszkedő nyíláson, és a tű tovább halad a nyíláson, amíg a tű átmérője megegyezik a nyílás átmérőjével; a szelep zárva van, amikor ez megtörténik.

K: Mik a tűszelep jellemzői?

V: A tűszelep fő jellemzője a víz áramlási sebességének és a megnövekedett nyomáskülönbségnek a modulálása. Az NGL tűszelep képes lineáris manővert végrehajtani megfelelő részlegességi fok jelenlétében is, bár nagy bemeneti nyomás és nagy nyomáskülönbség.

K: Mi az előnye a tűszelepnek?

V: A pontosság, az állíthatóság, a rugalmasság és a sokoldalúság tökéletessé teszi az ipari felhasználásra. A tűszelep használatának egyik legnagyobb előnye a kis nyílás. Még teljesen visszahúzott állapotban sem engedi a folyadék áramlását a dugattyú. A finom menetű csavar, amely visszahúzza a dugattyút, szabályozza az áramlási sebességet.

K: Mi a tűszelep korlátozása?

V: A tűszelep nagy nyomásveszteséggel rendelkezik a folyadékáramlás nagy korlátozása miatt. Csak alacsony áramlási sebességű csőrendszerekhez alkalmasak. Ha a folyadék szilárd részecskéket tartalmaz, az ülés és a tű megsérülhet.

K: A tűszelep korlátozza az áramlást?

V: Nagy nyomásveszteség a folyadékáramlás nagy korlátozása miatt. A tű és az ülés megsérülhet, ha a folyadékban lebegő szilárd anyagok vannak. A tűszelep fogantyújának vizsgálatakor nem derül ki, hogy a szelep nyitva van vagy zárva.

K: A tűszelep szabályozza a nyomást?

V: A tűszelepek, amelyeket néha dugattyús szelepeknek is neveznek, szabályozó szelepek, és lehetővé teszik a mérnökök számára a vízáramlás és a nyomás finom szabályozását és szabályozását.

K: Mi a különbség a tűszelep és a vezérlőszelep között?

V: A "tűszelep" mindkét irányban szabályozza az áramlást, míg a "Flow Control" szelep az egyik irányba szabályozza az áramlást, és teljes áramlást biztosít az ellenkező irányba. Mindkettőt jellemzően áramlásmérő alkalmazásokban használják, elsősorban akkor, ha állandó, kalibrált, alacsony áramlási sebességet kell fenntartani.

K: Mi a különbség a tűszelep és a negyedfordulatú szelep között?

V: A golyóscsap negyedfordulatnyi nyitási és zárási funkciója rendkívül egyszerűvé teszi a lezárást és a nyitás vagy zárás állapotának meghatározását. A tűszelepek azonban előnyösebbek, ha egy alkalmazás rendkívül pontos áramlásszabályozást igényel, mivel a dugattyú helyzete megváltoztatható.

K: Melyek a tűszelep összetevői?

V: A tűszelep-szerelvények három fő részből állnak, a szeleptestből és -ülékből, a szárból és a szárcsúcsból, valamint a tömítésből és a motorháztetőből.

K: Mi a tűszelepek besorolása?

V: Tűszelep típusok. Három általános tűszelep-kialakítás létezik: egyenes, szögletes és többnyílású. Ezenkívül a tűszelepek manuálisan, elektromosan, pneumatikusan vagy hidraulikusan működhetnek.

K: Miért hívják tűszelepnek?

V: A tűszelep egy bizonyos típusú szelep, amelynek szokatlanul kicsi nyílása és tű alakú dugattyúja van, amely fel-le mozog a nyílás határain belül. Ily módon a fecskendőben lévő tűhöz hasonlít, és innen kapta a nevét.

K: A tűszelepek irányítottak?

V: Bár az alapvető funkció az áramlás korlátozása, a kettő közötti alapvető különbség az, hogy a tűszelep mindkét irányba vezérli az áramlást (kétirányú), az áramlásszabályozó szelep pedig csak egy irányba szabályozza az áramlást (szabad áramlást lehetővé téve az ellenkező irányba). .

K: A tűszelep ugyanaz, mint a dugattyús szelep?

V: Ha pontos áramlásszabályozásra és alacsony nyomásesésre van szüksége, a tűszelepek lehet a jobb választás. Ha azonban nagy áramlási sebességgel és nagynyomású alkalmazásokkal rendelkezik, vagy öntisztító képességre van szüksége, a dugattyús szelepek jobban illeszkedhetnek.

K: A tűszelep fojtószelep?

V: A fojtószelep szabályozza a pneumatikus eszköz működési sebességét és a légnyomásjelek továbbítását.

K: Melyik szelepet soha nem szabad áramlásszabályozásra használni?

V: A tolózárak nem alkalmasak térfogatszabályozásra. Az áramlás szabályozása nehézkes a szelep kialakítása miatt, és a részben nyitott kapuhoz csapódó folyadék áramlása jelentős károkat okozhat a szelepben. A gyártó által kifejezetten engedélyezett esetek kivételével a tolózárakat nem szabad fojtásra használni.

K: Hogyan szabályozza a tűszelep a levegő áramlási sebességét?

V: A tűszelep funkciója a folyadék áramlásának szabályozása, és ezt a nyílás méretének beállításával teszi. Minél kisebb a nyílás, annál lassabb az áramlási sebesség. Ezzel szemben minél nagyobb a nyílás, annál nagyobb az áramlási sebesség. Ez az egyszerű tény teszi a tűszelepeket olyan értékes eszközzé sok különböző alkalmazásban.

K: Mi a másik neve a tűszelepnek?

V: A tűszelepek, más néven dugattyús szelepek, számos olyan környezetben alkalmazhatók, ahol elengedhetetlen a pontos áramlás vagy nyomásszabályozás. Általában számos iparágban és helyzetben alkalmazzák őket, beleértve a vízkezelést, gátakat, ipari folyamatokat, tározókat és erőműveket.

K: A gömbcsap vagy a tűszelep jobb áramlásszabályozással rendelkezik?

V: Másrészt a tűszelepek jobb megoldást jelentenek, ha az áramlás nagy pontosságú szabályozására van szükség a dugattyú helyzetének beállításával.

K: Mi a tűszelep nyílása?

V: A műszertű szelep egy kúpos csap segítségével fokozatosan megnyit egy teret az áramlás finom szabályozásához. Az áramlás egy orsó segítségével szabályozható és szabályozható. A tűszelepnek viszonylag kis nyílása van, hosszú, elkeskenyedő üléssel, és egy tű alakú dugattyú van a csavar végén, amely pontosan illeszkedik az üléshez.
