Hé! A tompa hegesztési csőszerelvények szállítójaként gyakran megkérdezik, hogyan lehet mérni ezen szerelvények méretét. Ez egy döntő lépés, függetlenül attól, hogy egy kis otthoni projekten dolgozó DIY rajongó vagy az építőiparban vagy az ipari ágazatban dolgozó szakember. Ebben a blogban végigmegyek a tompa hegesztési csőszerelvények mérésének folyamatán, megosztva néhány tippet és trükköt az út mentén.
Miért fontos a mérés
Először beszéljünk arról, hogy miért olyan fontos a pontos mérés. A rossz méretű hegesztési cső illesztése használata mindenféle problémához vezethet. Lehet, hogy nem illeszkedik megfelelően, ami szivárgásokat, gyenge ízületeket és akár szerkezeti hibákat okozhat. Ipari környezetben ezek a problémák költséges állásidőt és javítást eredményezhetnek. Tehát az, hogy időt fordítson a helyes mérésre, mindenképpen megéri.
Szüksége
Mielőtt elkezdené a mérést, szüksége lesz néhány eszközre. A jó minőségű mérőszalag kötelező. Győződjön meg arról, hogy elég hosszú -e a csövek és a szerelvények hosszának és kerületének mérésére. Szüksége lesz egy féknyeregre is, amely nagyszerű a cső átmérőjének és a fal vastagságának pontos méréséhez. A ferde mérőeszköz hasznos lehet, ha meg kell mérnie a szerelvény ferde szögét. És ne felejts el egy jelzőt, hogy megjelölje a csőn vagy a felszerelés méréseit.
A külső átmérő (OD) mérése
A külső átmérő az egyik legfontosabb mérés a tompa hegesztési csőszerelvényeknél. Az OD méréséhez helyezze a féknyereg a cső körül, vagy a legszélesebb pontra illeszkedjen. Győződjön meg arról, hogy a féknyereg merőleges -e a cső tengelyére. Zárja be a féknyereget, amíg finoman megérinti a cső külső felületét. Olvassa el a mérést a féknyereg skálán. Jó ötlet néhány mérést elvégezni a cső mentén különböző pontokon, hogy biztosítsák a pontosságot, különösen, ha a cső nem tökéletesen kerek.
A fal vastagságának mérése
A falvastagság egy másik kritikus mérés. A méréshez használja újra a féknyerőt. Nyissa ki a féknyereg állkapocsát, és helyezze az egyik állkapocsát a cső külső felületére, a másikat a belső felületre. Zárja be a féknyereget, amíg meg nem érinti mindkét felületet. Olvassa el a mérést a féknyereg skálán. Csakúgy, mint az OD esetében, végezzen több mérést a cső körüli különböző pontokon, hogy figyelembe vegye az esetleges variációkat.
A hossz mérése
A tompa hegesztési cső illesztésének hosszának mérése meglehetősen egyszerű. Használjon mérőszalagot a szerelvény egyik végétől a másikig. Győződjön meg arról, hogy a mérőszalag egyenes, és követi a szerelvény középvonalát. Ha a szerelvénynek összetett alakja van, akkor előfordulhat, hogy a mérést kisebb szegmensekre kell bontania, és össze kell adnia.
A ferde szög mérése
Ha a tompa hegesztési cső -szerelvénynek ferde széle van, akkor meg kell mérnie a ferde szöget. Itt jön be a ferde mérő. Helyezze a ferde mérőt a szerelvény ferde szélére, és állítsa be, amíg az nem felel meg a szögnek. Olvassa el a szögmérést a mérőn. A ferde szög fontos, mert befolyásolja a hegesztési ízület minőségét.
A belső átmérő mérése (ID)
Bizonyos esetekben lehet, hogy meg kell mérnie a cső belső átmérőjét vagy a felszerelést. Használhat egy féknyereg vagy speciális azonosítómérő. Helyezze a mérőszerszámot a csőbe, és addig bővítse, amíg megérinti a belső felületet. Olvassa el a mérést az eszköz skálán.
Különleges megfontolások a különböző anyagokra
A különböző anyagok eltérő tulajdonságokkal rendelkezhetnek, amelyek befolyásolják a mérési folyamatot. Például a rozsdamentes acélcsövek és szerelvények gyakran merevebbek és kevésbé valószínű, hogy deformálódnak, mint más anyagok. Ez azt jelenti, hogy pontosabb méréseket kaphat rozsdamentes acélból. Nézze meg aRozsdamentes acél fenekű illesztésA magas minőségi lehetőségekhez.
Másrészt, a lágyabb anyagokból, például a rézből vagy a PVC -ből készült csövek hajlamosabbak a deformációra. Ezen anyagok mérésekor légy óvatosan, hogy ne gyakoroljon túl nagy nyomást a mérőszerszámokkal, mivel ez torzíthatja a cső alakját és pontatlan méréseket adhat.
Nem standard méretekkel foglalkozik
Időnként előfordulhat, hogy a nem standard méretű tompa hegesztési csőszerelvényekkel találkozhat. Ezekben az esetekben még fontosabb a pontos mérések elvégzése. Ha nehezen találja meg a méréseknek megfelelő szabványos illesztést, akkor előfordulhat, hogy rendelkeznie kell egy egyedi felszereléssel. Szállítójaként együtt dolgozhatunk veled az egyedi mérések alapján egyedi méretű fenekű hegesztési csőszerelvények létrehozásában.
Tippek a pontos méréshez
- Tisztítsa meg a felületet: A mérés előtt ellenőrizze, hogy a cső vagy a szerelvény felülete tiszta, szennyeződés, rozsda vagy törmeléktől mentes. Ez befolyásolhatja a mérések pontosságát.
- Több mérést végezzen: Mint már korábban említettem, a több mérés különböző pontokon történő elvégzése nagyszerű módja a pontosság biztosításának. Ha a mérések jelentősen eltérnek, duplán - ellenőrizze a technikát vagy a cső állapotát vagy a felszerelést.
- Használja a megfelelő egységeket: Győződjön meg arról, hogy a folyamat során ugyanazokat a mérési egységeket használja. Akár hüvelyk, milliméter vagy más egység, a konzisztencia kulcsfontosságú.
Következtetés
A tompa hegesztési csőszerelvények méretének mérése kulcsfontosságú lépés a megfelelő illeszkedés és az erős hegesztési ízület biztosításában. A megfelelő eszközök és technikák használatával, valamint a pontos méréshez szükséges idővel elkerülheti a sorban sok lehetséges problémát.

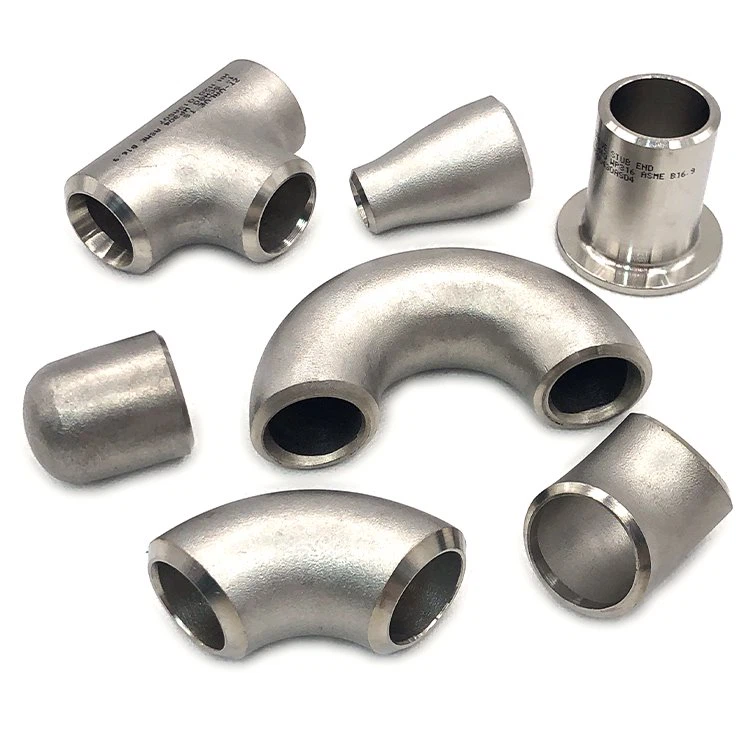

Ha a magas színvonalú tompa hegesztési csőszerelvények piacán tartózkodik, akkor fedeztük Önt. Termékek széles skáláját kínáljuk, beleértve304 illeszkedésésSS csőszerelvények- Ha bármilyen kérdése van a mérés vagy segítségre, vagy segítségre van szüksége a projekthez megfelelő illesztés kiválasztásával, ne habozzon elérni. Azért vagyunk itt, hogy segítsünk az összes fenekű hegesztési cső illesztési igényében.
Referenciák
- "Csövek illesztő kézikönyve" - Átfogó útmutató a csőszerelvényekről és azok méréseiről.
- Ipari szabványok és specifikációk a Butt Weld csőszerelvényekhez.
